开放式冷凝机组

产品用途

FN型系列风冷冷凝器是一种专于开启式、半封闭式和全封闭式压缩机配套的冷凝器。散热面积由2 – 1380 m2 。FN型风冷冷凝器有FNH和FNV两个系列。FNH型为水平送风式，FNV型为垂直送风式；FNH型适用于中小型半封闭或全封闭压缩机组，FNV型适用于大冷量压缩机的配套。冷凝器单独安装于室外，与压缩机之间用管道连接以代替水冷式冷凝器。

产品特点

1、外壳采用磷化及二次喷塑工艺处理，方便清洁，高度防腐，外形美观，可根据用户要求选用铁板、镀锌板、轧花铝板和不锈钢板等材质。

2、盘管有Ø16、Ø12，可按用户要求选择。套片后，通过机械或液压涨管将铝翅片紧裹在铜管上，减少接触热阻，提高传热效率。

3、产品经试压后，再经过管内的清洗，以彻底去除管内的油污、水分和氧化皮等。

4、电加热管间距和功率经过精心计算，从而保证高效化霜。

5、采用专用的电机，以保证冷风机在潮湿低温状态下也能正常运转。另外，可根据用户需要选用适配的防爆型电机。

6、采用不锈钢槽型吊架，方便安装。

7、出厂前全部经过保压充氮处理。

产品性能参数

型号 Model	名义排热量 Capacity DT=15K	换热面积 Surface	风扇参数 3-380VFans Data					重量 N.W
	名义排热量 Capacity DT=15K	换热面积 Surface	直径 Diameter	数量 Number	单个功率 Single Power	总风量 Airflow	噪音 Noise	重量 N.W
	kW	m2	mm	set	W	m3/h	dB(A)	kg
FNH-0.96/2	0.96	2	200	1	40	500	43	4
FNH-1.3/3	1.3	3	200	1	40	500	43	5
FNH-1.7/4	1.7	4	250	1	40	500	45	6
FNH-2.7/6	2.7	6	300	1	95	1250	60	10
FNH-3.3/8.5	3.3	8.5	300	1	95	1250	60	11
FNH-4.7/11.5	4.7	11.5	350	1	140	2290	62	14
FNH-5.5/15	5.5	15	350	1	140	2290	62	16
FNH-7.4/18	7.4	18	400	1	180	3400	64	22
FNH-8.6/22A	8.6	22	400	1	200	4200	64	24
FNH-8.6/22B	8.6	22	300	2	80	4580	63	26
FNH-10.5/28A	10.5	28	400	1	200	4200	63	29
FNH-10.5/28B	10.5	28	300	2	95	2500	63	29
FNH-13.8/33	13.8	33	400	2	180	6800	68	36
FNH-16.2/41	16.2	41	400	2	180	6800	68	40
FNH-18.2/49	18.2	49	400	2	180	6800	68	48
FNH-21.5/60	21.5	60	400	2	180	6800	68	57
FNH-26.0/70	26	70	450	2	250	10760	68	68
FNH-29.7/80	29.7	80	450	2	250	10760	68	75
FNH-37.2/100	37.2	100	400	4	200	16800	68	85
FNH-42.7/120	42.7	120	400	4	200	16800	68	98
FNH-53.5/150	53.5	150	450	4	250	21520	68	125
FNH-71.1/200	71.1	200	500	4	350	24960	72	175
FNH-106.6/250	106.6	250	450	6	250	28800	68	220

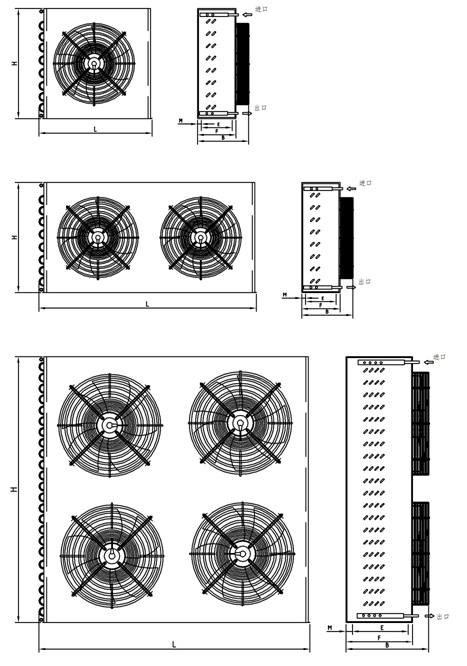

安装及外形尺寸

型号 Model	外形尺寸 Dimensions								接管尺寸 Connection
	L	B	H	F	M	E	D	孔径 Aperture	进气 Inlet	出气 Outlet
	mm	mm	mm	mm	mm	mm	mm	mm	mm(ø)	mm(ø)
FNH-0.96/2	300	200	255	110	20	70	275	8	10	10
FNH-1.3/3	300	200	255	110	20	70	275	8	10	10
FNH-1.7/4	320	220	305	110	20	70	295	8	10	10
FNH-2.7/6	400	270	380	150	20	110	360	8	10	10
FNH-3.3/8.5	400	270	380	150	20	110	360	10	10	10
FNH-4.7/11.5	470	310	430	150	20	110	430	10	10	10
FNH-5.5/15	520	310	480	150	20	110	480	10	10	10
FNH-7.4/18	570	375	530	200	25	150	520	10	16	10
FNH-8.6/22A	640	300	530	200	25	150	520	10	16	10
FNH-8.6/22B	810	280	430	150	20	110	800	10	16	10
FNH-10.5/28A	640	300	530	150	20	110	880	10	16	10
FNH-10.5/28B	870	280	480	150	20	110	800	10	16	10
FNH-13.8/33	910	300	530	200	25	150	930	10	19	16
FNH-16.2/41	1030	300	580	200	25	150	930	10	19	16
FNH-18.2/49	1030	300	630	200	25	150	930	10	19	16
FNH-21.5/60	1200	300	730	260	40	180	1090	10	19	16
FNH-26.0/70	1200	330	830	260	40	180	1090	10	19	16
FNH-29.7/80	1200	330	930	260	40	180	1090	10	19	16
FNH-37.2/100	1100	330	1030	260	40	180	990	10	22	16
FNH-42.7/120	1100	330	1130	260	40	180	1090	10	22	16
FNH-53.5/150	1350	330	1230	260	40	180	1330	10	25	19
FNH-71.1/200	1650	350	1330	260	40	180	1630	10	25	22
FNH-106.6/250	2050	450	1140	260	40	180	1980	10	25	22
